Intelligent Veranderlijk de Dampkap van het Luchtvolume VAV controlealarm

Productomschrijving

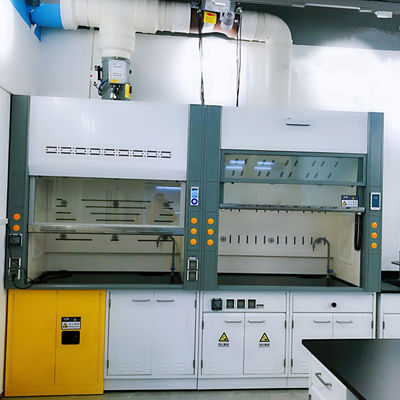

De intelligente Veranderlijke Damp Hood Monitoring Alarm van het Luchtvolume VAV

De intelligente VAV-Kap van de Controledamp

De intelligente VAV-kap van de controledamp, het intelligente controlebord van de dampkap VAV, de controlesysteem van de dampkap vav is een kap van de hoog-configuratiedamp, wordt dit type van interne de dampkap van de luchtlevering ontworpen door ons bedrijf met een unieke mezzanine structuur van de luchtlevering, die volledig openlucht100% van de lucht wordt toegevoegd aan de binnenkant van de dampkap beschermt en direct buiten gelost, zodat de lucht die van de ruimte wordt toegevoegd niet het interne milieu van het laboratorium beïnvloedt, zodat de binnenluchtstroom evenwichtig is, en het niet de lucht en de temperatuur in het laboratorium zal veroorzaken wanneer de dampkap wordt gebruikt. Groot verlies, daardoor zeer verminderend laboratoriumenergieverbruik en luchtverlies, die het experiment maken een vrij stabiel milieu handhaven, daardoor bereikend het doel van energie - besparing en milieubescherming, zeer verbeterend het comfort en de milieubescherming van het laboratorium. Eigenschappen van interne de dampkap van de luchtlevering:

◆Het geoptimaliseerde ontwerp van het systeem van het luchtsupplement elimineert volledig onstuimigheid en bewaart energieverbruik voor het verwarmen en airconditioning.

◆De merkgebonden deflectortechnologie elimineert effectief de uitlaat dode hoek.

◆De binnenmuur wordt volledig verzegeld en foutloos verbonden, en er zijn geen metaaldelen in de werkplaats.

◆Het systeem loopt betrouwbaar om de veiligheid van laboratoriumpersoneel te verzekeren

◆Het geavanceerde ontwerp van de venster explosiebestendige schuifdeur, het vrije opheffen, veilig en comfortabel. (Het kan ook worden ontworpen om het venster ver te openen)

◆De uitlaatmotor van uitstekende kwaliteit, stabiel, betrouwbaar, en met geringe geluidssterkte.

◆Het zijpaneel is afneembaar, wat voor het controleren van en het herstellen van water, gas en elektrische kring geschikt is.

◆Het is geschikt voor bouw, installatie, onderhoud, revisie en het zuiveren. De datatransportbesturingvereisten van de laboratoriumlucht en de kenmerken van het controlesysteem:

1. Controledoelstellingen

1.1) Zorg ervoor dat de dampkap snel en effectief lossingsschadelijke stoffen;

1.2) De snelheid van de oppervlaktewind van de dampkap wordt gehandhaafd bij 0.5m/s ± 20%;

1.3) Alarm voor abnormale voorwaarden;

1.4) In de dampkap, wordt de negatieve druk altijd gehandhaafd met betrekking tot het laboratorium;

1.5) De reactietijd van de dampkap minder dan 3 seconden moeten zou zijn;

2. Controle van de methode-gezicht methode van de de metingscontrole windsnelheid de directe:

2.1) Meet de snelheid van de oppervlaktewind, controleer werkelijk de reële waarde van de snelheid van de oppervlaktewind in realtime, en toon het op het paneel; omdat er vele redenen voor de verandering van de snelheid van de oppervlaktewind zijn, zoals: het grote materiaal wordt geplaatst in de dampkap om de luchtstroom in het gebied te blokkeren; de mensen bewegen of veranderen de luchtstroomveranderingen in de snelheid van de oppervlaktewind die door dergelijke factoren wordt veroorzaakt. Daarom is het noodzakelijk de snelheid van de oppervlaktewind echt om te meten om de emissie van schadelijke gassen echt te verzekeren.

2.2) Wanneer de snelheid van de gezichtswind niet bij de vastgestelde waarde is, pas het openen van de uitlaatklep aan om de snelheid van de gezichtswind aan de vastgestelde waarde te herstellen.

2.3) Het analoge controlesysteem wordt goedgekeurd om de reactiesnelheid van het systeem te verbeteren. Het analoge systeem is sneller dan het digitale systeem.

2.4) Keur de methode van de gelijktijdige echte „snelheid van de gezichtswind“ goed;

2.5) Het intelligente controlebord van VAV van de dampkap zal de volgende functies hebben:

i. Intuïtieve vertoning in real time van de snelheid van de gezichtswind

ii. Wanneer de snelheid van de oppervlaktewind van de dampkap de vastgestelde waardewaaier overschrijdt, zal het paneel correcte en lichte alarmfunctie verspreiden

iii. maximumuitlaat die plaatsen: de maximumuitlaatknoop in noodsituatiesituaties

iv. minimumuitlaatlucht die plaatsen: Het volume van de uitlaatlucht van de dampkap heeft een ondergrens

v. De lage knoop van de windsnelheid, na het drukken van de knoop, de plaatsende waarde van de windsnelheid wordt 70% van de originele plaatsende waarde

2.6) De goedkeuring van stofdichte blokkerende de snelheidssensor van de typewind voor dampkap: verhinder het referentiepunt van de sensor van de windsnelheid af te drijven en het materiaal wordt geblokkeerd door stof.

2.7) Het schematische diagram van het directe meting en controlesysteem voor de snelheid van de oppervlaktewind van de dampkap is als volgt:

①De anticorrosieve veranderlijke klep van het luchtvolume

②Multifunctionele VAV C

③De externe sensor van de windsnelheid

3. De veranderlijke de controleprocedure van het luchtvolume van de dampkap is als volgt:

(1) de de snelheidssensor van de gezichtswind van de dampkap controleert de daadwerkelijke snelheid van de gezichtswind. Wanneer de snelheid van de gezichtswind niet binnen de vastgestelde waaier is, zal de monitor RXE110 een hoorbaar en visueel alarm geven.

(2) wanneer de positie van de controledeur van de veranderingen van de dampkap, de snelheid van de gezichtswind van de dampkap, en de betekenissen van de de snelheidssensor van de gezichtswind de verandering in windsnelheid, verandert en de waarde aan de monitor RXE110 van de dampkap overbrengt, die de de snelheidswaarde van de gezichtswind van de dampkap met de vastgestelde de snelheidswaarde van de gezichtswind vergelijkt, en het openen van de vleugelklep aanpas om de oppervlaktewind te maken verzenden bereiken de vastgestelde waarde.

4. Beschrijving van belangrijkste onderdelen van de controle van de dampkap:

(1) het controlemechanisme van de het alarmvertoning van de dampkap

Van de LEIDENE de windsnelheid vertoningsoppervlakte,

Het bovenleer en de ondergrenzen van correct en licht alarm voor de snelheid van de gezichtswind kunnen worden geplaatst;

Het tot zwijgen brengen functie;

Met de functie van maximumluchtstroom in noodsituatiesituaties;

Met een minimumverplaatsingsknoop;

(2) de snelheidssensor van de gezichtswind

a) De snelheidsnauwkeurigheid 0-200FPM±2FPM van de oppervlaktewind

b) Met een sensor van de windsnelheid, wordt het niet beïnvloed door de temperatuur en de vochtigheid van de externe omgeving

c) Geïnstalleerd op de buitenmuur van damp zal de kap, en niet aangetast worden door het sterke corrosieve gas in de dampkap
